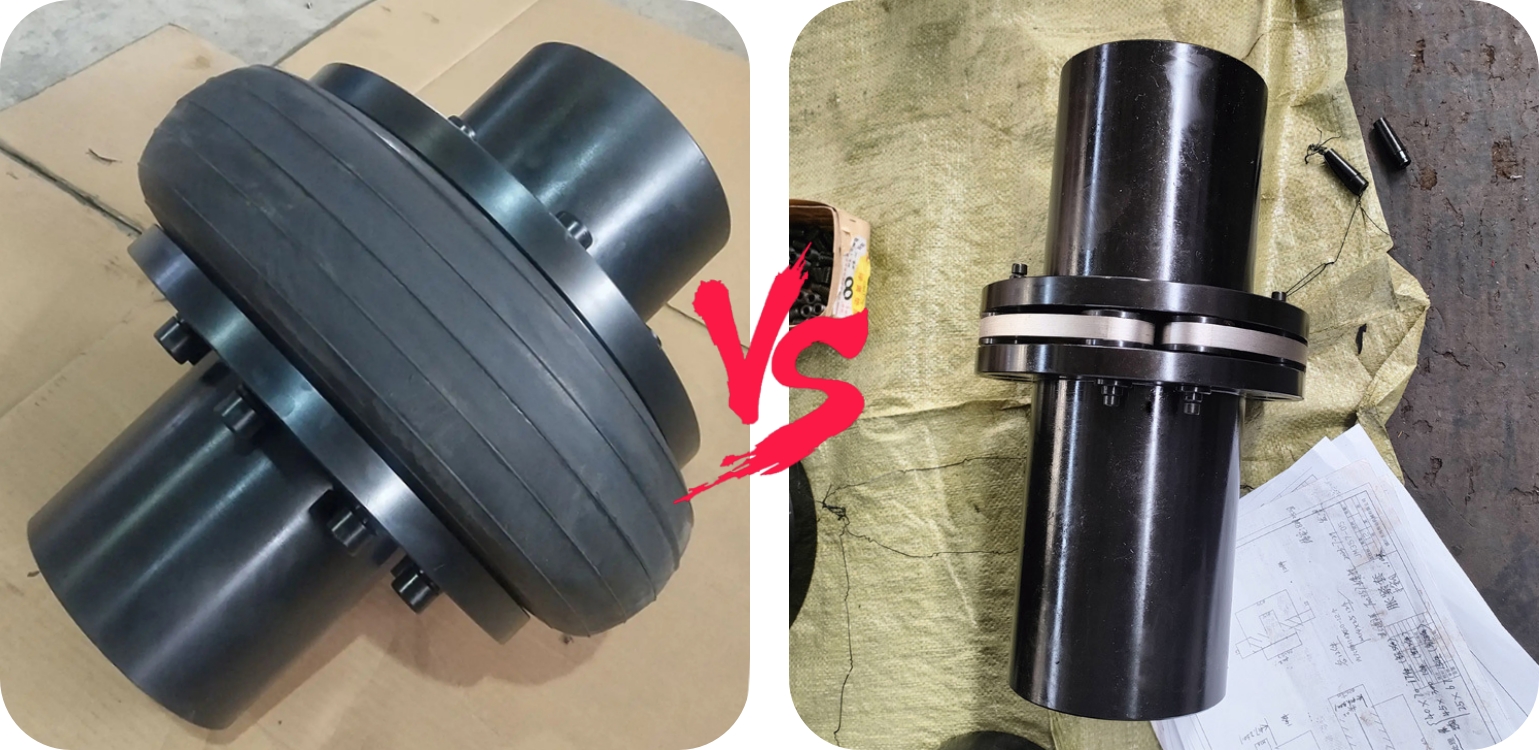

當設備傳動系統需要補償偏差時，輪胎式聯軸器和膜片聯軸器常被納入備選方案。但兩者在結構、性能和適用場景上存在本質差異。選錯類型可能導致設備振動、壽命縮短甚至停機。本文統勛將通過工程師視角，用真實數據對比幫助大家選擇。

一、結構差異與原理對比

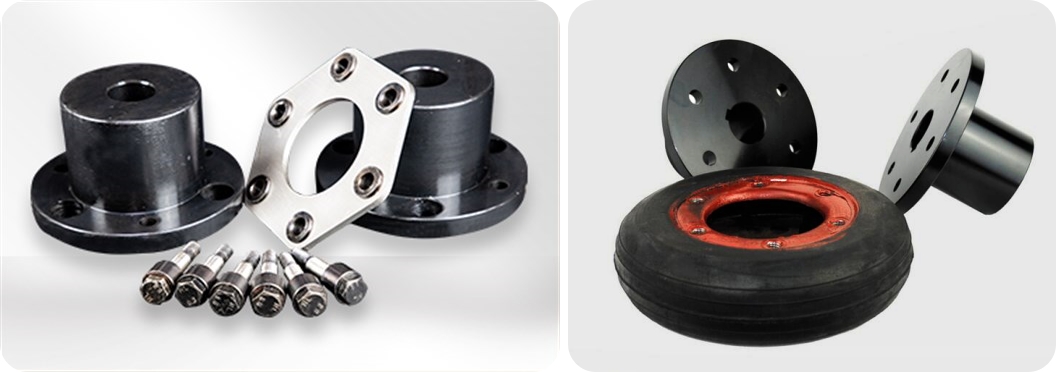

輪胎式聯軸器

結構特點：采用橡膠或聚氨酯等彈性材料制成輪胎狀環形體，兩端通過金屬法蘭盤與軸連接。

工作原理：依靠彈性體的變形吸收振動、補償軸向/角向偏差，同時傳遞扭矩。其彈性形變能力較強，能緩沖沖擊載荷。

膜片聯軸器

結構特點：由多組金屬薄片（不銹鋼或合金）疊加而成，通過螺栓或鉚釘連接，兩端為法蘭或夾緊式結構。

工作原理：利用金屬膜片的彈性變形補償軸系偏差，同時保持高剛性傳動。膜片組的層疊設計可分散應力，提升扭矩傳遞能力。

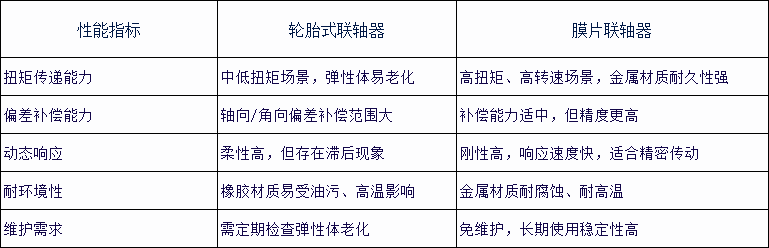

二、性能差異對照表

三、適用場景分析

1. 輪胎式聯軸器的典型應用

重載低速設備：如礦山破碎機、水泥攪拌機，需吸收沖擊振動。

環境惡劣場景：粉塵多、濕度高的場合，橡膠材質可隔離部分污染。

成本敏感項目：初期采購成本低，但需預留更換彈性體的維護預算。

2. 膜片聯軸器的主要優勢場景

高速精密傳動：數控機床、工業機器人，要求零背隙、高同步性。

清潔環境：半導體設備、食品機械，金屬材質避免污染風險。

高頻往復運動：如伺服電機驅動系統，需快速響應和低慣性設計。

四、選型建議

追求減震降噪：優先選輪胎式聯軸器，但需評估彈性體壽命。

強調傳動精度與壽命：膜片聯軸器是更憂選擇，尤其適合自動化生產線。

混合工況：可考慮組合方案，例如用膜片聯軸器連接電機，輪胎式聯軸器連接負載端，兼顧性能與成本。

從文章內容就能看出來，其實輪胎式聯軸器與膜片聯軸器并非替代關系，而是針對不同需求的互補型產品。大家在選型是需要綜合考量設備轉速、扭矩、環境及維護成本，才能選擇蕞匹配的傳動方案。統勛作為聯軸器専業制造商，我們建議：

1.高速/精密場景：直接選擇高精度膜片聯軸器，避免長期維護成本；

2.重載/振動工況：可搭配輪胎式聯軸器作為緩沖層，延長設備壽命。
